LK800系列油氣井液面自動監測系統

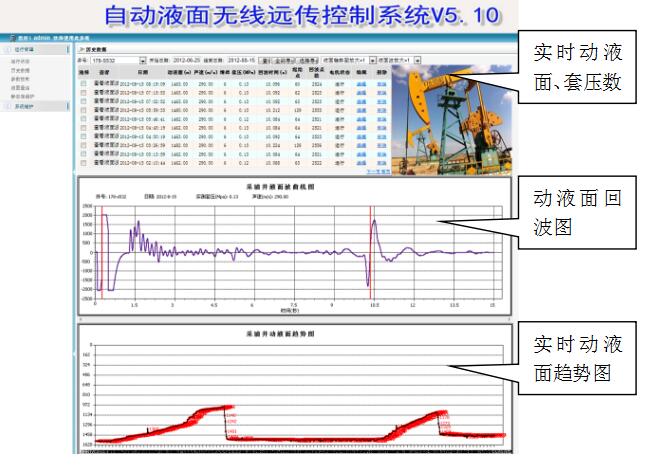

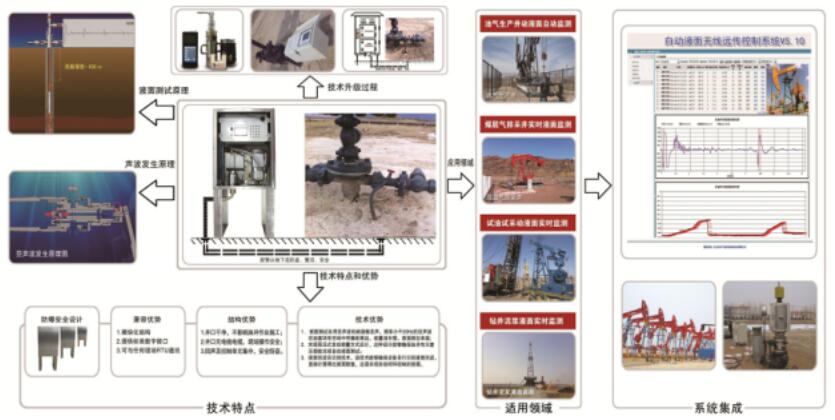

系統由三部分組成： 1. 次聲波傳輸導管；2. 智能控制裝置；3. 上位機軟件及遠程控制終端。 系統技術原理及關鍵技術： 1.液面測試采用亞聲波作為回波信號，頻率小于20Hz的亞聲波在油套環形空間內傳播距離遠，能量消失的慢，使得一體化結構設計使用細膠管作為聲波通道得以實現。 2.液面測試單元采用全密封設計，與控制單元隔離；液面測試單元與控制單元雖然設計為一體箱，但是液面回聲系統和電控系統仍然為相互隔離的獨立控制，**整潔，可以達到**運行的目的。 3.實現泵壓式自動測量方式設計：這種設計能夠確保油井有無套壓都能實現自動液面測試。 4.液面回波自識別技術，該技術能夠確保設備自行識別液面回波，直接計算得出液面數值，這是實現自動閉環控制的前提。 系統應用領域： ◆油氣井動液面監測：石油開采——間歇采油（間抽控制）、螺桿泵自動閉環控制、液面恢復法量油（單井計產）◆煤層氣井液面監測；◆試油試采液面監測；◆鉆井泥漿液面監測 技術參數：液面測量范圍：0～3000m；壓力測量范圍：0～5MPa；控制方式： RS485 MODBUS-RTU；工作溫度： -35℃～60℃ 系統主要功能 1. 油井動液面實時自動測試 遠程設置自動測試時間間隔，自動測試液面并實時傳回數據，網頁瀏覽。
2. 油井間抽制度制定： 根據油井停機液面恢復曲線和啟機液面恢復曲線數據，利用回歸算法自動計算**停機和運行間抽時間，確保不減產前提下**可能的增加停機時間，實現節能運行。 3. 螺桿泵防抽空自動閉環控制 本系統特別適合螺桿泵控制系統，不但可以通過實時液面數據，實現防抽空停機保護，還可以和螺桿泵變頻控制系統結合實現自動閉環控制，系統根據復測確認的實時液面數據，自動調整變頻器頻率，改變螺桿泵轉速，達到設定**沉沒度運行，實現螺桿泵節能運行和有效增產。

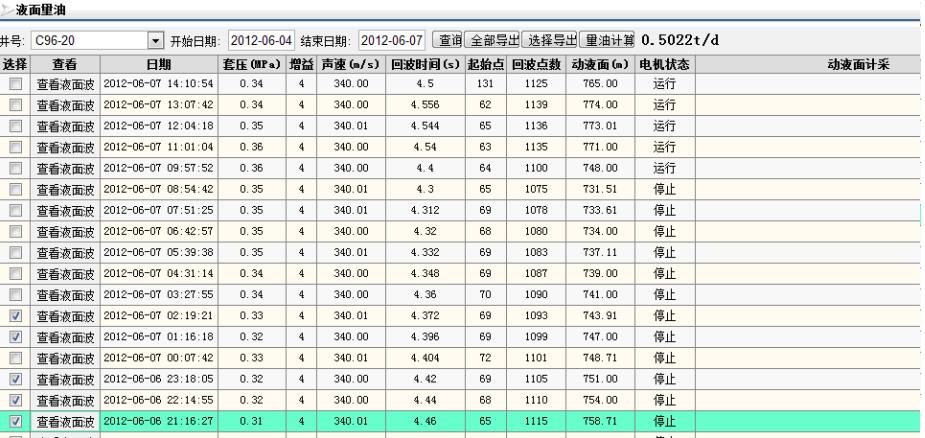

4. 單井計產：液面恢復法自動量油 采油廠實例：C96-20井 礦區自己量油結果：0.5噸/天 液面恢復法量油結果：0.5022噸/天 如下圖：

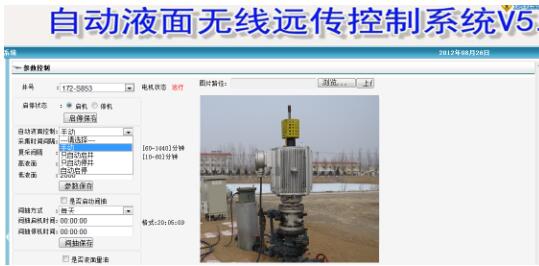

5. 遠程監控及數據實時瀏覽 遠程監控軟件結合油田數字化要求，采用BS網頁模式，通過用戶名和密碼**，使不同級別管理人員可以分別**瀏覽或者直接遠程參數設置權限，實行有效管理和控制。 上一篇：無線示功儀
